Laminatoio per nastri di saldatura fotovoltaici

Il laminatoio per nastri di saldatura fotovoltaico cinese prodotto dalla fabbrica GRM Rolling Mill è uno speciale prodotto a filo piatto utilizzato per collegare le celle solari nei moduli fotovoltaici. È composto da substrato di rame e rivestimento superficiale. Il substrato di rame è solitamente rame privo di ossigeno di elevata purezza o rame rosso T2, con contenuto di rame ≥ 99,99% e conduttività ≥ 98%. Ha una buona conduttività e una certa resistenza, che possono garantire un'efficiente trasmissione della corrente.

Invia richiesta

Descrizione del prodotto

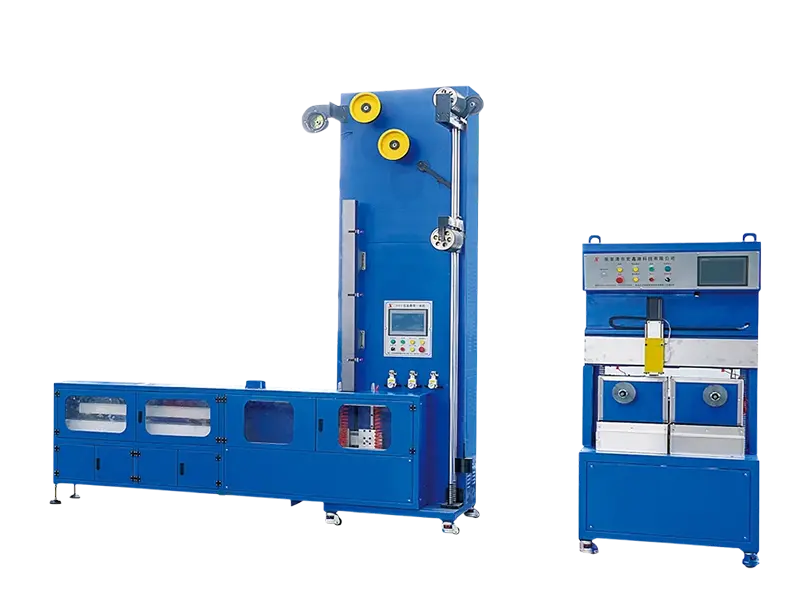

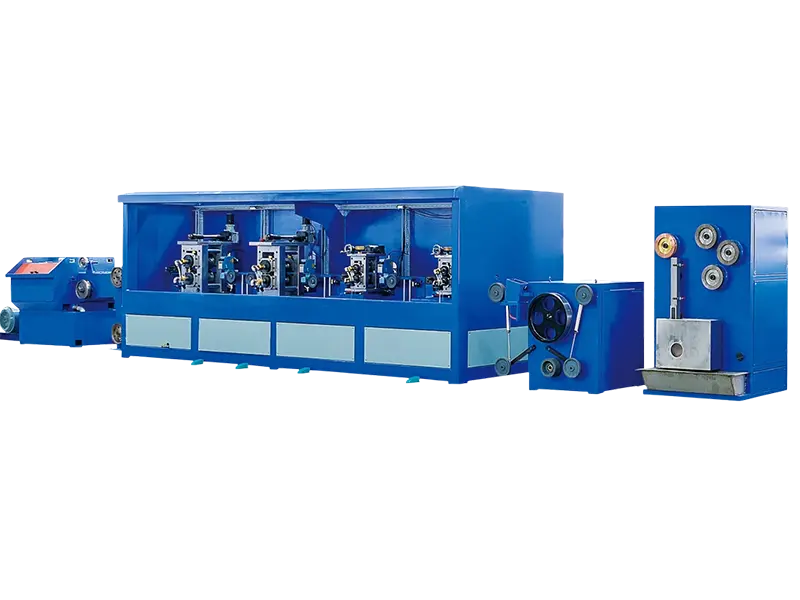

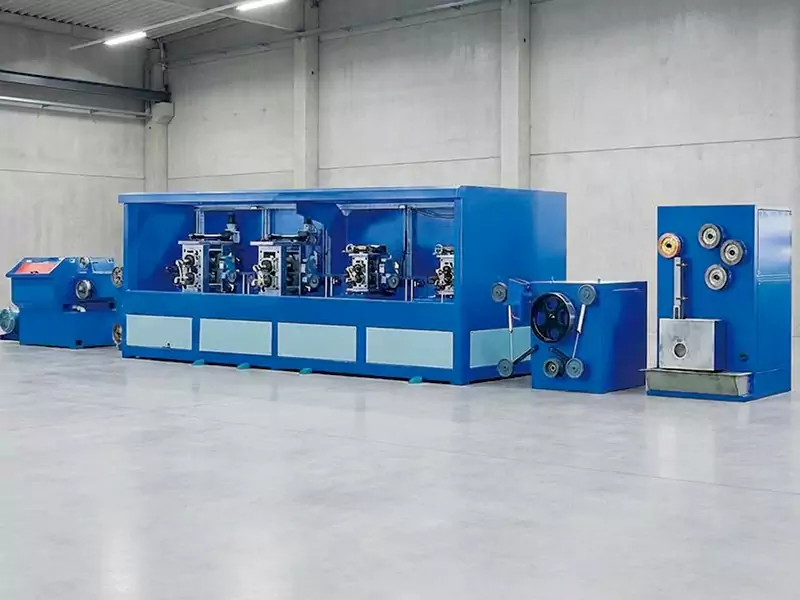

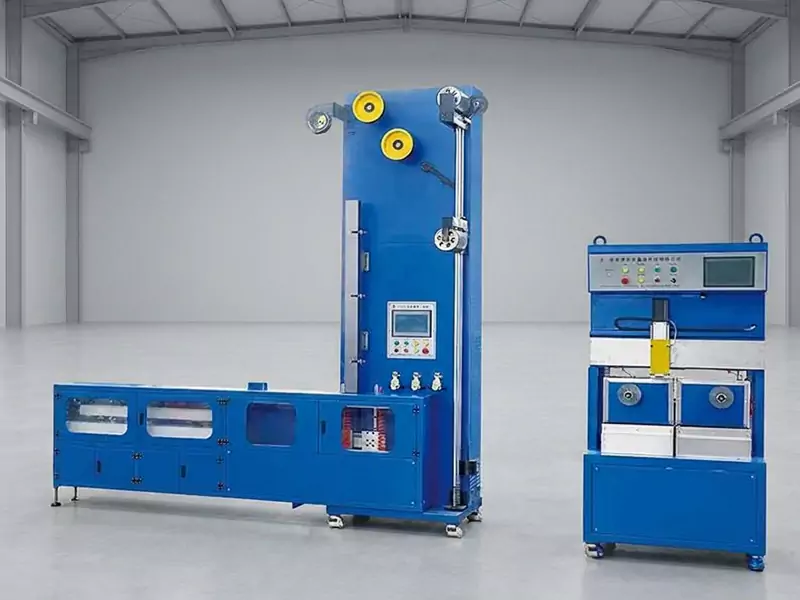

Il durevole laminatoio per nastri di saldatura fotovoltaici del fornitore di laminatoi GRM, la macchina integrata sviluppata indipendentemente dalla nostra azienda, è un'apparecchiatura intelligente di fascia alta appositamente progettata per l'industria fotovoltaica. Integra moduli funzionali fondamentali come il sistema di posa del filo completamente automatico, laminazione di precisione multi-passaggio, controllo intelligente della tensione, ricottura continua e avvolgimento a doppia stazione.

Essendo la macchina integrata per sbarre collettrici ad alta velocità e precisione leader del settore, questa apparecchiatura è in grado di realizzare l'intero processo di produzione integrata, dalle materie prime in rame da ¢ 3 mm ai prodotti finiti (larghezza 3 ~ 8 mm, spessore 0,2 ~ 0,45 mm), con una velocità operativa massima di 250 m/min, soddisfacendo perfettamente i rigorosi requisiti della produzione su larga scala di moduli fotovoltaici per alta efficienza, alta precisione ed elevata stabilità.

Flusso di processo tipico

1. Processo di laminazione del filo piatto (applicabile alla macchina integrata con nastro convesso a nastro per saldatura fotovoltaica)

Filo di svolgimento - trafilatura multimodale - calandratura di precisione - rilevamento e controllo online - trafilatura monomodale - spelatura CNC - stagnatura ad alta velocità - ricottura continua (protezione dall'azoto) - avvolgimento a tensione costante

Parametri tecnici

Prodotti a nastro fotovoltaico	Parametro	Industria Standard	Altra compagnia	GRM
FV di interconnessione standard Nastro	Spessore del rivestimento	±5μm	25±5μm	25±3μm
	Spessore del prodotto finito	20,01 mm	20,015 mm	20,01 mm
	Larghezza del prodotto finito	±0,05 mm	±0,05 mm	±0,05 mm
	Resistenza alla trazione	≥110 MPa	≥150 MPa	≥170 MPa
	Allungamento	≥15%	≥25%	≥25%
	Forza di rendimento	≤70Mpa	≤70Mpa	62,68 MPa
	Piega a falce	≤5 mm/metro	≤4mm/metro	≤4mm/metro
	Resistività	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Resistenza all'invecchiamento	-	-	DH2000

Vantaggi tecnici

Alta precisione: tolleranza sullo spessore di ± 0,01 mm, adattamento ai severi standard dei nastri per saldatura fotovoltaica

Alta efficienza: laminazione ad alta velocità da 250 m/min, laminatoio per nastri di saldatura fotovoltaici di alta qualità fornito

Adattamento multi-materiale: compatibile con rame, lega di alluminio, ecc., forte scalabilità

Rugosità superficiale Ra≤0,2μm (ridurre il rischio di rottura della batteria)

Applicazioni tipiche:

• Settore fotovoltaico: produzione in serie di nastri e busbar per saldatura fotovoltaica per aiutare i componenti a condurre l'elettricità in modo efficiente.

• Elaborazione personalizzata di sbarre con forme speciali (sezione triangolare/trapezoidale)

• Industria elettronica: lavorazione di cavi piatti ad alta precisione, adatti per trasformatori, induttori e altri componenti

Progettazione personalizzata e servizio post-vendita

• Servizio personalizzato: parametri come il numero di passaggi, il materiale dello stampo e la velocità di trafilatura possono essere regolati in base alle esigenze specifiche dei clienti.

• Aggiornamento delle apparecchiature: supporta l'aggiunta di moduli pass nella fase successiva per soddisfare le esigenze di espansione della capacità o aggiornamento dei processi.

• Costo di manutenzione: Maggiore è il numero dei passaggi, maggiore è il costo dello stampo e della manutenzione, ma l'efficienza della singola lavorazione risulta notevolmente migliorata. Si consiglia di fare una scelta ragionevole in base alla scala di produzione.

Non esitare a contattarci e conoscere ulteriori informazioni sul laminatoio per nastri di saldatura fotovoltaici!
