Linea di trafilatura e laminazione integrata per filo piatto in rame di precisione

La linea di trafilatura e laminazione integrata di GRM per filo piatto in rame di precisione è una soluzione personalizzata per la produzione di filo piatto in rame che integra trafilatura, laminazione di precisione, misurazione online e avvolgimento automatico in un unico processo continuo. Progettata per conduttori di trasformatori, produzione di conduttori CTC, filo rettangolare smaltato e produzione di filo piatto per motori EV, la linea raggiunge velocità fino a 400 m/min. Questo sistema integrato migliora l'efficienza e riduce la movimentazione dei materiali.

Invia richiesta

Descrizione del prodotto

La linea di trafilatura e laminazione integrata GRM combina trafilatura, laminazione di precisione, misurazione online e raccolta automatica in un unico processo di produzione continuo. Il sistema è progettato per la produzione di filo piatto in rame ad alta precisione utilizzato in applicazioni con filo smaltato, conduttore di trasformatore, conduttore CTC e motori EV.

La linea di produzione integrata di filo piatto GRM è progettata per il continuotrasformazione del filo di rame in conduttori piatti di precisionecon rigorosa tolleranza dimensionale e eccellente qualità della superficie.

Integrando i processi di trafilatura e laminazione in un unico sistema di produzione, la linea migliora significativamente l'efficienza produttiva riducendo al contempo la movimentazione manuale e mantenendo una consistenza stabile del prodotto durante i lunghi cicli di produzione.

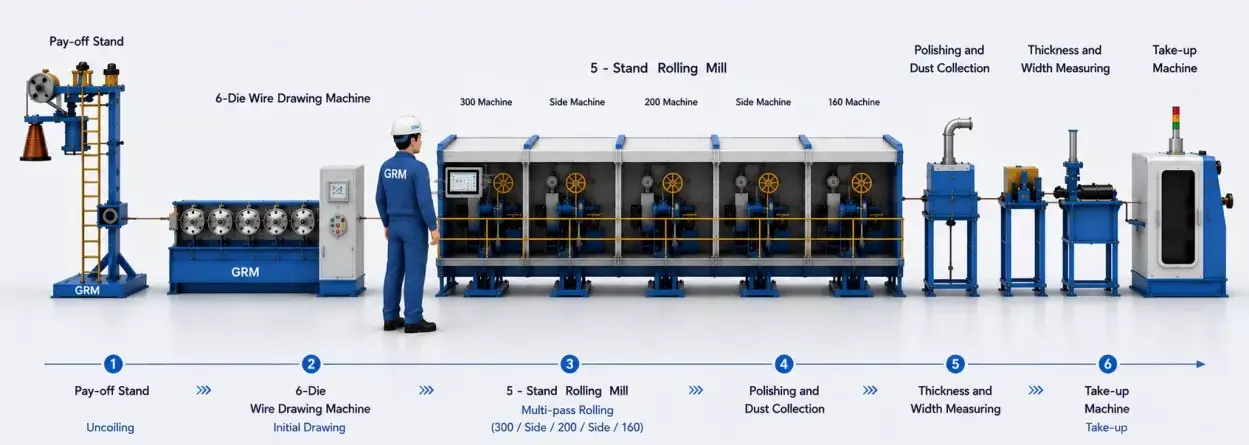

production line

Design flessibile ed efficiente

Supporto di profitto della bobina verticale: 1 set

DLF6D/500 Macchina per trafilare sei stampi: 1 set

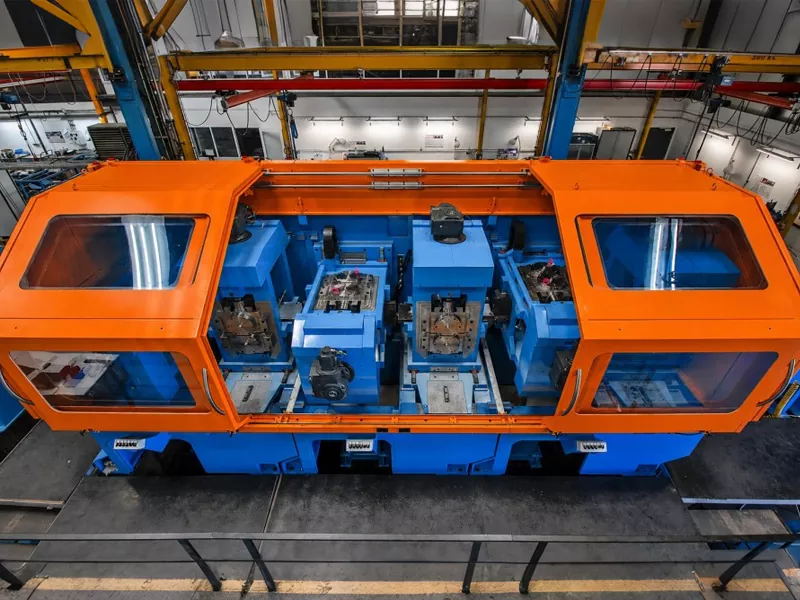

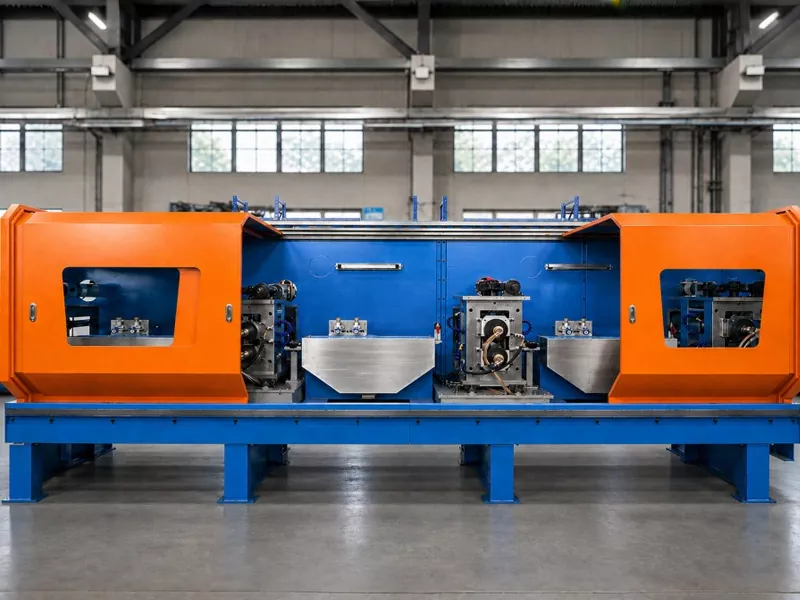

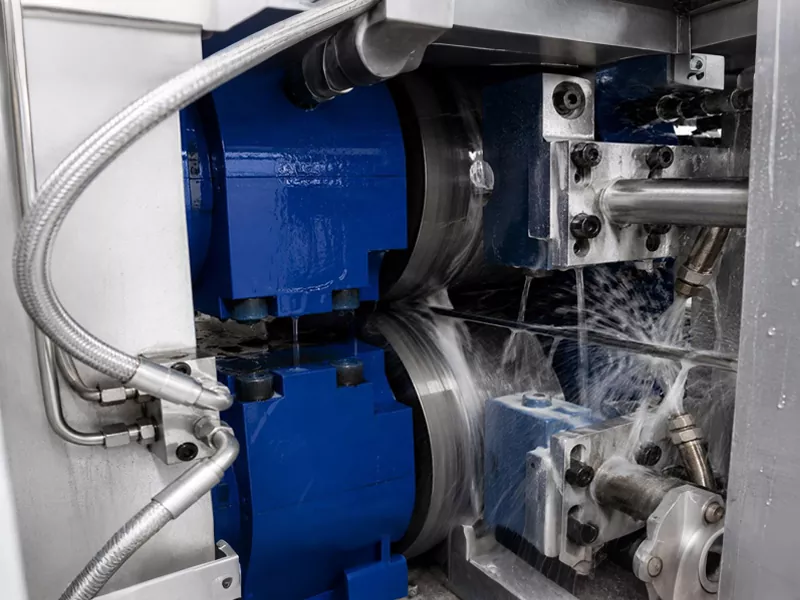

Laminatoio di precisione a due rulli: 3 set

Laminatoio laterale: 2 set

Dispositivo di lucidatura e raccolta polveri online: 1 set

Dispositivo di misurazione dello spessore e della larghezza online: 1 set

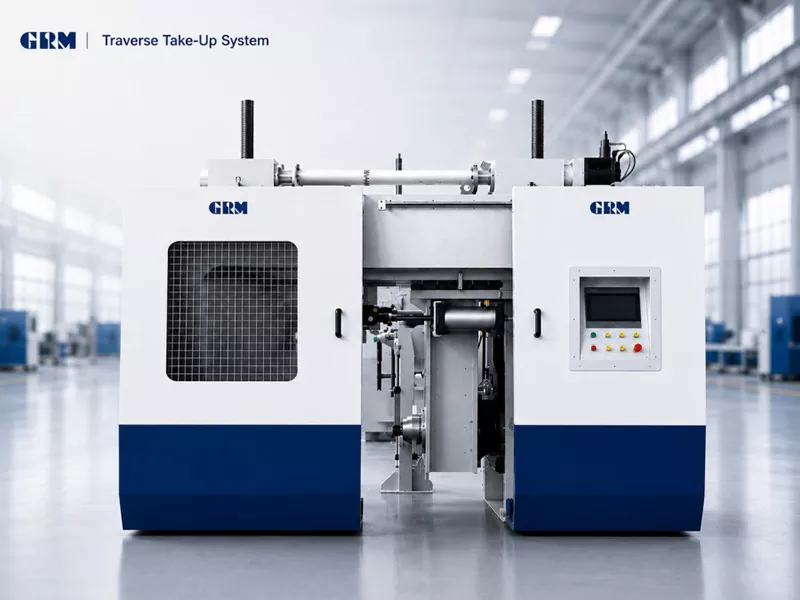

Macchina di raccolta trasversale: 1 set

Linea completa per la produzione di filo di rame

La linea di trafilatura e laminazione integrata per filo piatto in rame di precisione è progettata per richiedere un'elevata precisione dimensionale nella produzione di conduttori elettrici. Con una velocità massima di 400 m/min, è particolarmente adatta per la produzione continua su larga scala di filo piatto in rame.

Rispetto ai tradizionali processi di laminazione autonomi, la linea integrata elimina la movimentazione intermedia dei materiali e garantisce una consistenza dimensionale superiore durante l'intero ciclo di produzione.

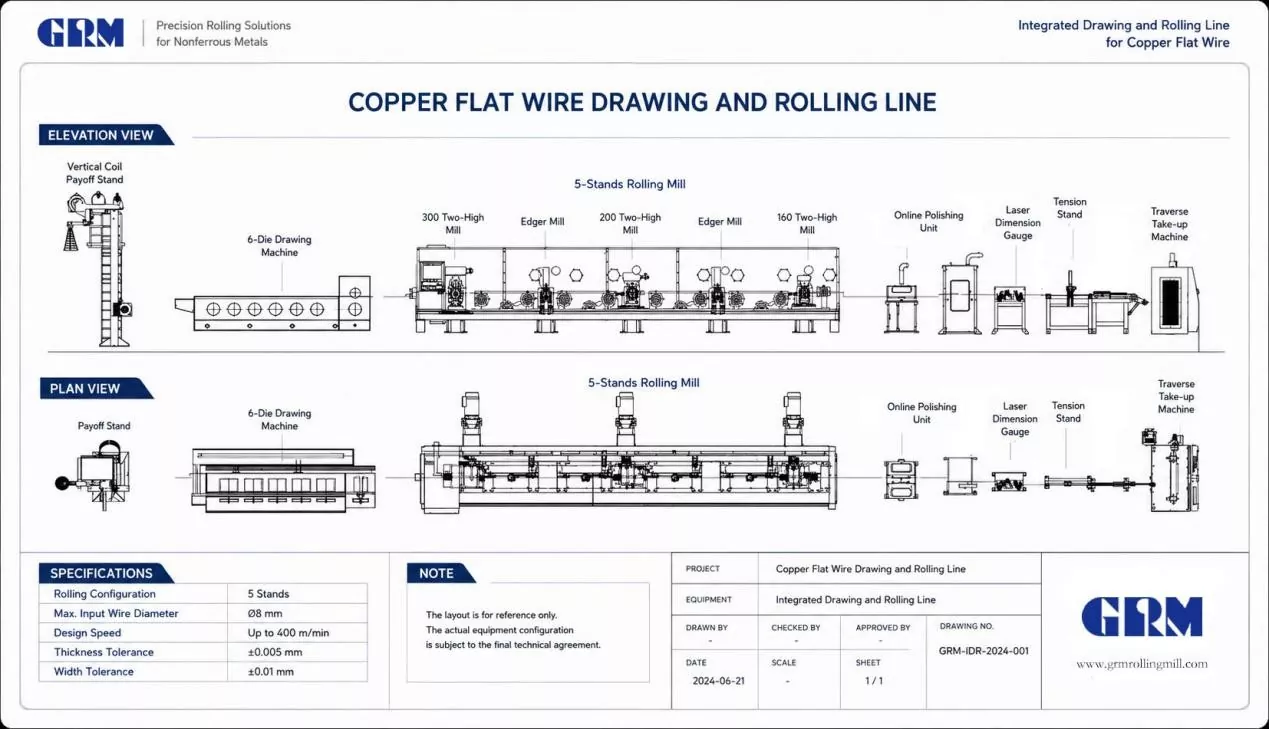

line process

* Il processo della linea di produzione può essere personalizzato in base alle dimensioni del prodotto del cliente

SPECIFICHE TECNICHE

Configurazione Laminatoio a 5 gabbie		GRM
Primo mulino a due altezze	Ø mm	300
Prima molatrice mil	Ø mm	155
Secondo mulino a due altezze	Ø mm	200
Seconda molatrice mil	Ø mm	155
Terzo Mulino a due altezze	Ø mm	160
Velocità di progettazione	m/min	400
Cavo Intel massimo	Ø mm	8
Tolleranze finite	mm	spessore:±0,005 larghezza: ±0,01
Gamma di dimensioni tipiche del filo piatto finito	mm	spessore: 2.0-12 larghezza: 0,5-4,0

Applicazioni tipiche

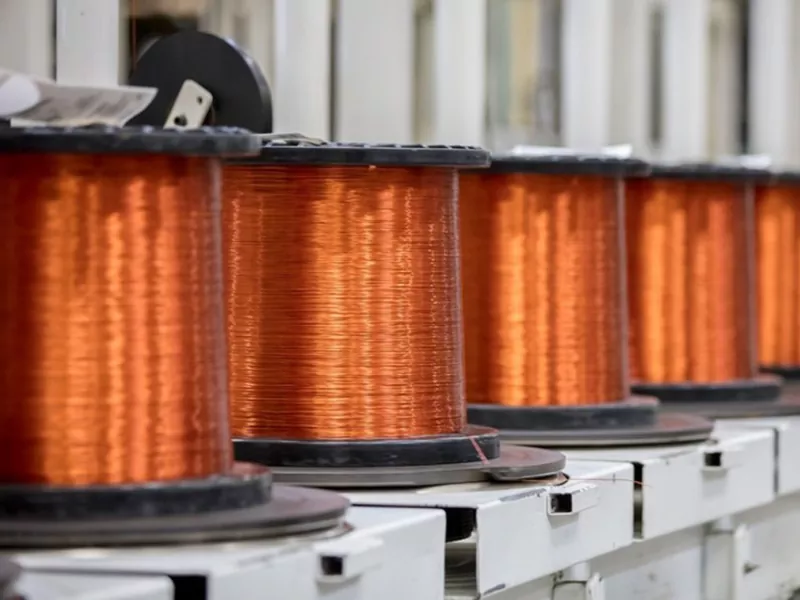

Filo smaltato rettangolare smaltato

Conduttore CTC continuamente trasposto

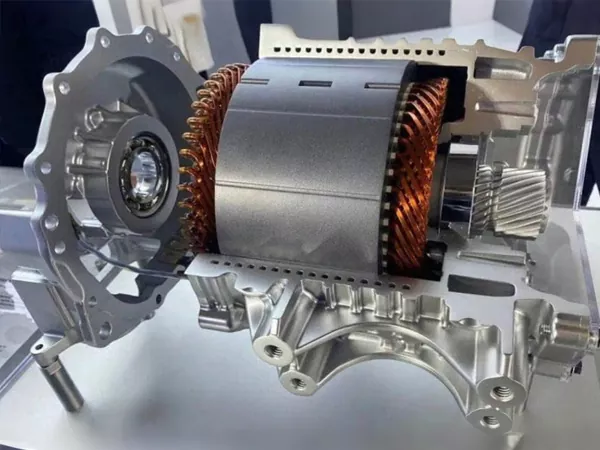

Conduttore a forcina per motore EV

Produzione di cavi piatti per motori elettrici

Domande frequenti

1. Questa linea di produzione può produrre cavi piatti in rame per applicazioni con trasformatori?

Sì, la linea è progettata per la produzione di filo piatto in rame ad alta precisione per conduttori di trasformatori, filo smaltato e altre applicazioni elettriche.

2. È possibile personalizzare la linea di trafilatura e laminazione integrata per filo piatto in rame di precisione?

Sì, GRM fornisce soluzioni di linee di produzione personalizzate in base al materiale in ingresso, alle dimensioni del filo finito e ai requisiti di produzione.

3. Quale precisione può raggiungere il processo di laminazione di precisione?

Il sistema può raggiungere una tolleranza di spessore fino a ±0,005 mm e una tolleranza di larghezza fino a ±0,01 mm per la produzione di precisione di fili piatti in rame.

4. Perché scegliere una linea di trafilatura e laminazione integrata invece di macchine separate?

La linea di produzione integrata di filo piatto in rame migliora l'efficienza, riduce la movimentazione dei materiali e garantisce una consistenza del prodotto più stabile.

Cerchi una soluzione personalizzata per la produzione di filo piatto in rame?

GRM fornisce soluzioni ingegneristiche complete basate sulle specifiche del materiale, sulle dimensioni del filo finito e sui requisiti dell'applicazione a valle.

Contatta il nostro team di ingegneri per consulenza tecnica e progettazione di linee di produzione personalizzate.
