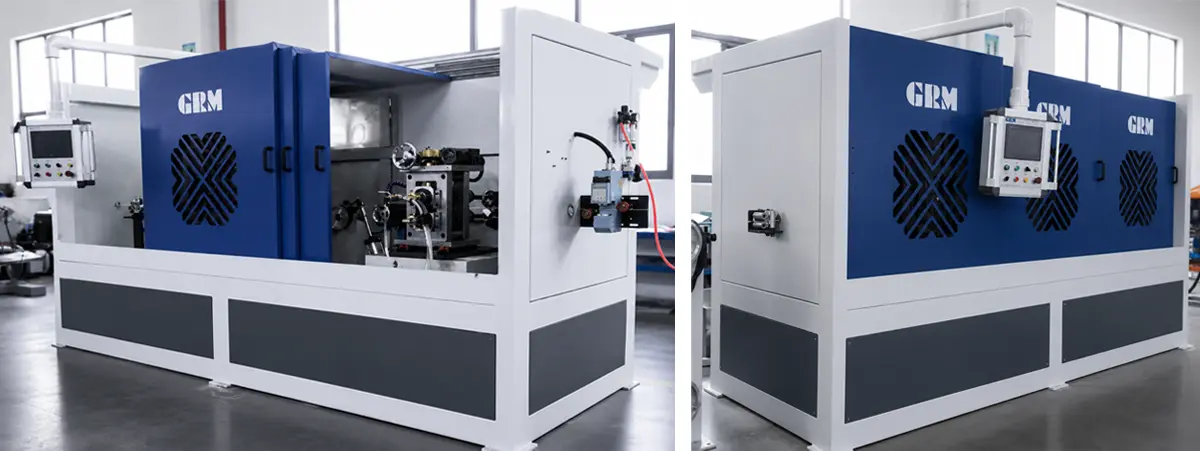

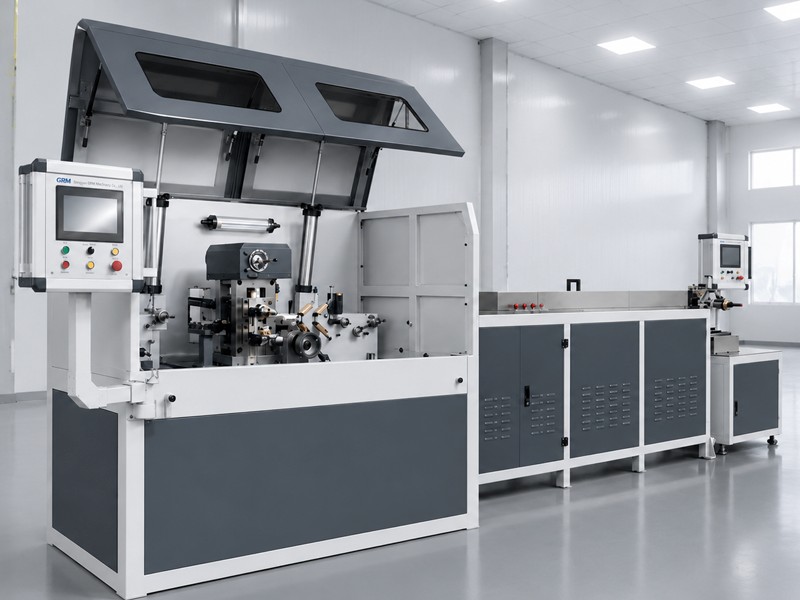

Microavvolgitore a filo rettangolare
L'unità di microlaminazione per filo rettangolare GRM è progettata per la laminazione di precisione di filo metallico tondo sottile in filo rettangolare ad alta precisione attraverso un processo di laminazione a freddo multi-passaggio continuo.Il sistema è sviluppato per la produzione di filo rettangolare sottile per bobine miniaturizzate, conduttori per avvolgimenti di precisione, componenti piatti per fili guida medicali, elementi conduttivi di sensori e altre parti metalliche microprofilate che richiedono dimensioni stabili e condizioni superficiali pulite.In qualità di produttore specializzato di apparecchiature di laminazione di precisione, GRM fornisce soluzioni di microlaminazione personalizzate per filo di rame, filo di lega e altri materiali metallici fini in base alle diverse esigenze di produzione.
Invia richiesta
Descrizione del prodotto
La Micro Rolling Unit GRM è progettata per la conversione continua di filo tondo sottile infilo rettangolare di precisionecon una gamma di spessori ristretta e un elevato rapporto larghezza-spessore.
Il processo di produzione integra il profitto attivo, la deformazione di laminazione a più passaggi, la sincronizzazione della tensione, l'ispezione dimensionale in linea, il sistema di pulizia opzionale e l'avvolgimento di precisione della bobina in un'unica sequenza di produzione continua.
Rispetto alle apparecchiature di laminazione convenzionali di grandi dimensioni, il sistema di microlaminazione è sviluppato specificatamente per conduttori di piccole dimensioni dove la ripetibilità dimensionale, la stabilità della riduzione e la qualità della superficie influenzano direttamente i processi di formatura, avvolgimento e assemblaggio a valle.
Capacità di produzione
L'attrezzatura è adatta per la produzione di fili rettangolari ultrasottili e microconduttori piatti con un rigoroso controllo di tolleranza per applicazioni di precisione di alto valore.

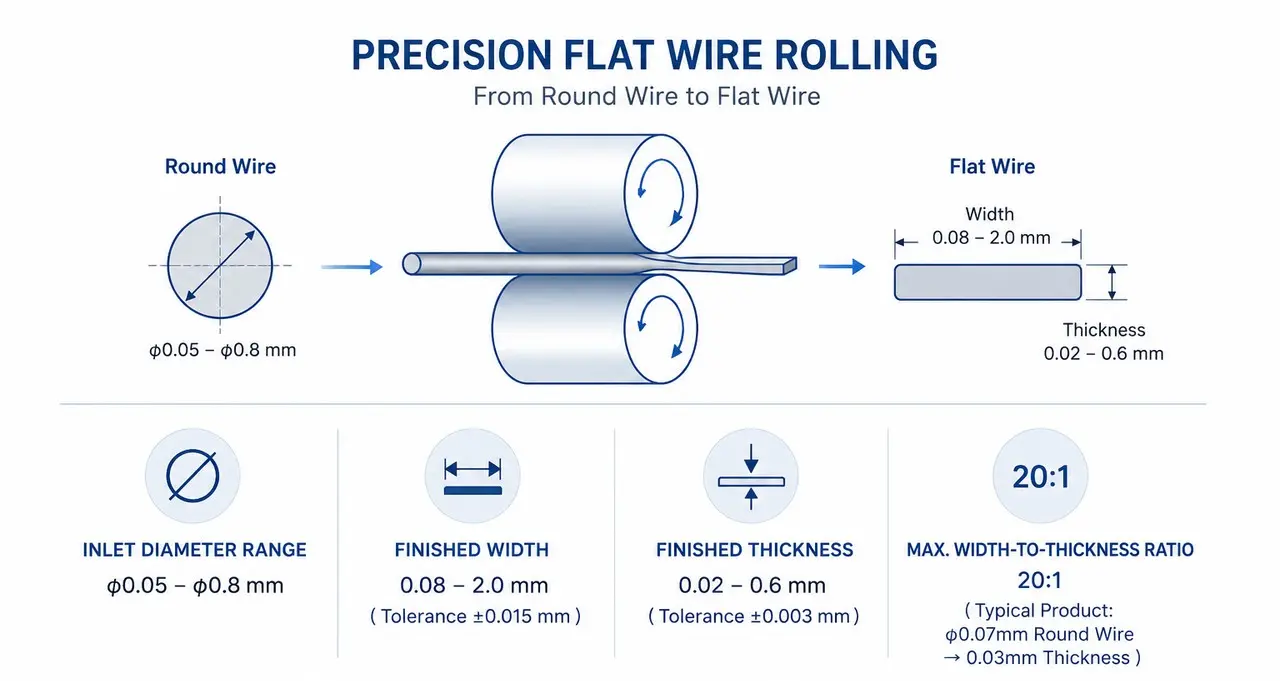

Parametri tecnici
|
Articolo tecnico
|
Specifiche/Dati disponibili
|
|
Diametro del filo in ingresso
|
0,05-0,8 mm
|
|
Larghezza finita
|
0,08-2,0 mm
|
|
Spessore finito
|
0,02-0,6 mm
|
|
Rapporto larghezza/spessore massimo
|
20:1.
|
|
Velocità massima di progettazione meccanica
|
200 metri/minuto.
|
|
Raffreddamento e lubrificazione
|
Raffreddamento a spruzzo con sistema di circolazione di filtrazione
|
|
Sistema di controllo
|
Interfaccia operativa HMI con monitoraggio della produzione in tempo reale
|
|
Configurazione della macchina
|
Personalizzato in base alle esigenze del progetto
|
Flusso di produzione standard
- Pay-off attivo

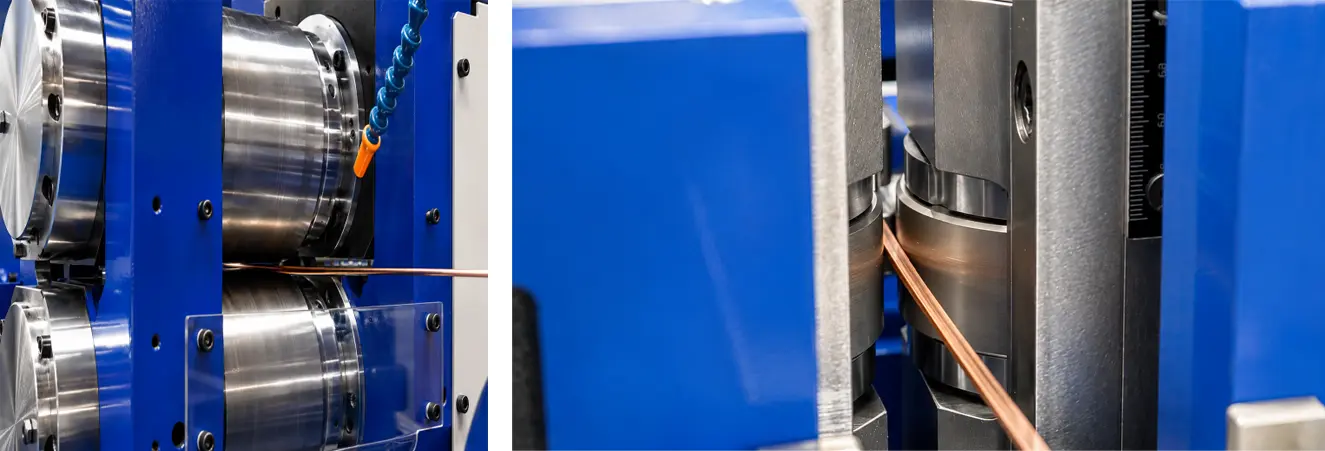

- Laminatoio GRM160
- Ballerina dopo il laminatoio
- Ispezione in linea
- Laminatoio GRM90
- Pulizia + asciugatura in linea (opzionale)

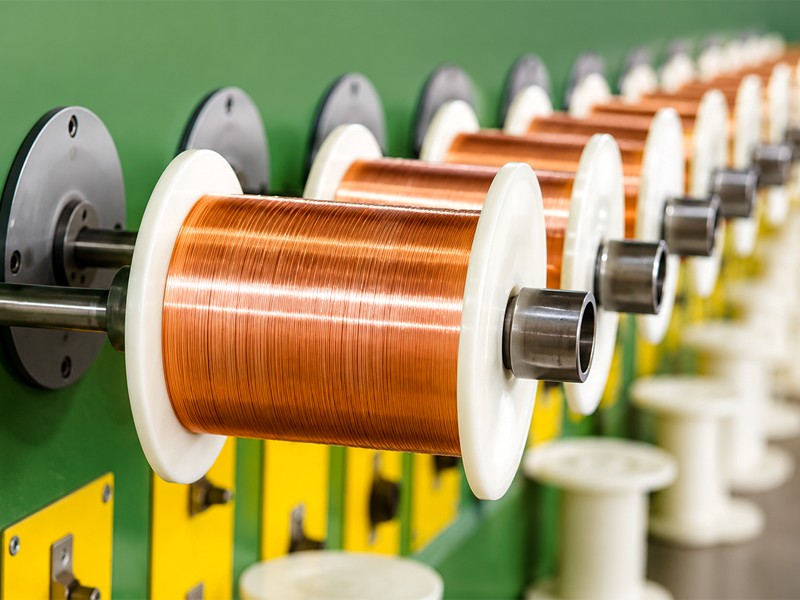

- Bobinatore
Sistema di controllo intelligente
- Sistema operativo HMI centralizzato per il controllo completo della linea
- Monitoraggio in tempo reale della velocità di laminazione, della tensione e dello stato della produzione
- Accesso rapido alla regolazione per la correzione dei parametri di rotazione
- Visualizzazione visiva della sequenza completa del processo produttivo
Applicazioni
L'unità di microavvolgimento a filo rettangolare è ampiamente utilizzata nelle industrie che richiedono conduttori rettangolari fini di alta precisione.

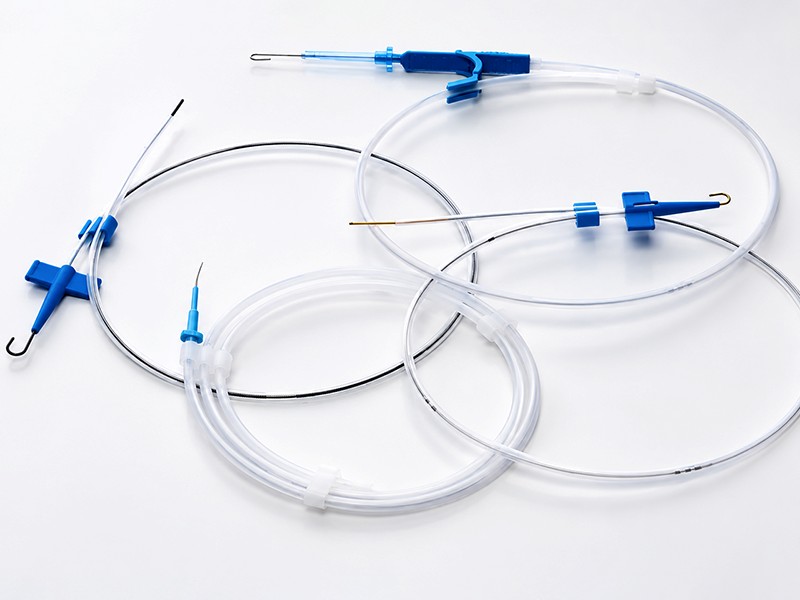

Filo guida medico piatto
Conduttori di avvolgimento del trasformatore in miniatura

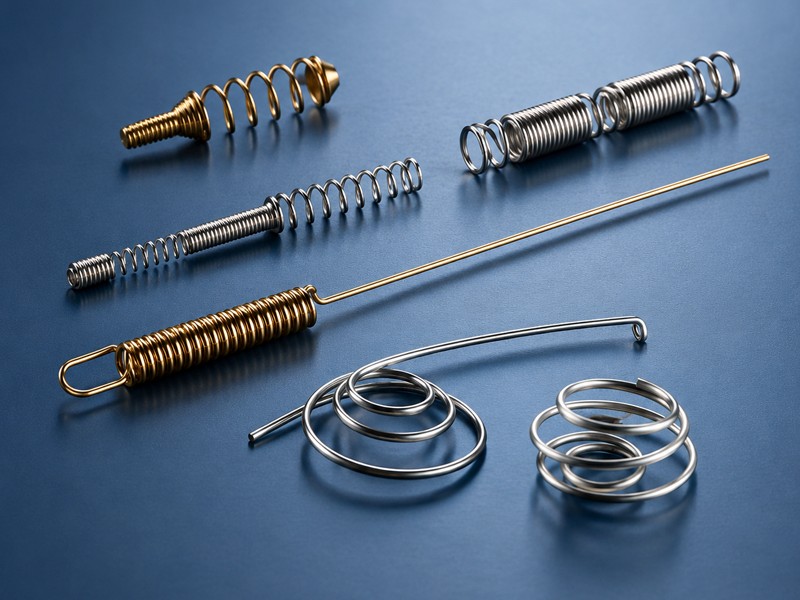

Componenti a molla conduttiva di precisione
Elementi conduttivi del sensore
Produzione di conduttori in lega di alto valore
Domande frequenti per i team di approvvigionamento e ingegneria
|
Domanda
|
Risposta
|
|
Che materiale può lavorare la macchina?
|
La fonte fornita menziona specificamente il filo trafilato tondo di rame. Altri materiali dovrebbero essere esaminati in base al grado, alla durezza e al programma di riduzione.
|
|
La linea è personalizzabile?
|
SÌ. GRM può personalizzare il layout della linea, i punti di ispezione, le specifiche di raccolta e i sistemi ausiliari dopo aver ricevuto la gamma di prodotti target.
|
|
Quali informazioni sono necessarie per il preventivo?
|
Materiale, diametro del filo in ingresso, larghezza/spessore finito, tolleranza, velocità di produzione, tipo di bobina, spazio disponibile e standard richiesti.
|
|
La linea comprende la pulizia in linea?
|
Sì, il processo descritto comprende la pulizia in linea, l'asciugatura e la filtrazione del liquido a spruzzo.
|
|
GRM può fornire una soluzione chiavi in mano?
|
SÌ. GRM può fornire una linea di produzione personalizzata, proposta tecnica, consegna, guida all'installazione, messa in servizio e supporto alla formazione.
|
|
Quali parametri necessitano ancora di conferma?
|
Forza di laminazione, potenza installata, dimensioni della linea, peso dell'attrezzatura, versione standard finale, tempi di consegna e procedura di accettazione.
|
Perché scegliere GRM?
Soluzioni di laminazione di precisione per una produzione di filo stabile e di alta precisione
20+
Anni
Esperienza rotolante
Esperienza nella laminazione di precisione, appiattimento del filo, integrazione trafilatura-laminazione e controllo della tensione.
Personalizzato
Configurazione della linea
Soluzioni su misura in base a materiale, dimensione del filo, tolleranza, velocità e capacità produttiva.
100+
Linee Installate
Applicazioni comprovate nella produzione di nastri fotovoltaici, cavi MBB, cavi piatti in rame e conduttori di precisione.
Ciclo vitale
Supporto tecnico
Supporto per installazione, messa in servizio, formazione, pezzi di ricambio e aggiornamenti delle apparecchiature.
Alta precisione
Controllo accurato di spessore, larghezza, tensione e qualità della superficie.
Design flessibile
Disposizione modulare delle apparecchiature per diverse dimensioni di cavi e percorsi di processo.
Servizio affidabile
Supporto tecnico per installazione, manutenzione e futuri aggiornamenti.
