Laminatoio a filo piatto

Come produttore di macchine innovative ad alta tecnologia, HMProling offre una vasta gamma di mil rotolanti ad alta precisione per la produzione di geometrie rettangolari, quadrate e di profilo. La tecnologia a macchina all'avanguardia garantisce tempo di inattività minimo e output massimo.

Sulla base della nostra gamma standard, le macchine sono personalizzate per i requisiti dei clienti e del materiale.

Rotolamento e rotolamento del profilo piatto

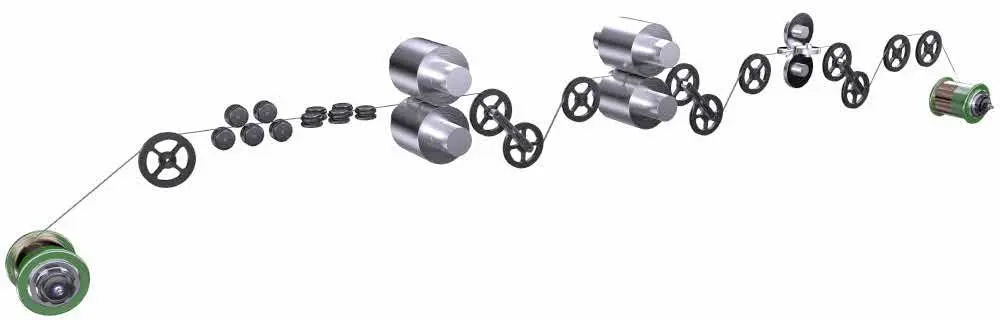

In questo processo, i fili rotondi vengono arrotolati in geometrie di forma grassa e / o speciali. Durante il processo, il filo viene arrotolato in diverse fasi verticalmente e orizzontalmente (rotolamento del bordo). È applicabile una vasta gamma di profili diversi.

CONFIGURAZIONE:

Tipo di mulino		Fpw 9o	FPW 200	FPW 400	FPW 600	Fpw8o0	FPW 1000	FPW1200
Set di rulli 2Hi	Rolling Force [KN]	90	200	400	600	800	1000	1200
	Diametro del rotolo/1 [mm]	80	140	180	240	280	340	380
	Diametro del rotolo/2 [mm]	100	160	200	260	300	360	400
	Diametro del rotolo/3 [mm]	120	180	220	280	320	380	420
	Larghezza dell'anello rotolo [mm]	60	80	150	150	150	200	200

Tipo di mulino		Em 30	Em 60	Em 100	EM 120
Rotolo di bordo	Rolling Force [KN]	30	60	100	120
	Diametro del rotolo/1 [mm]	70	110	150	190
	Diametro del rotolo/2 [mm]	80	120	160	200
	Diametro del rotolo/3 [mm]	90	130	170	210
	Larghezza dell'anello rotolo [mm]	40	80	80	100

Proprietà e caratteristiche:

Concetto di macchina modulare estendibile

Vite servo-meccanica ad alta precisione

Supporto rotolo rigido e pesante

Spostamento della scanalatura automatica

Mill Drive come Mono e Twin Drive con intervallo di velocità infinitamente variabile

Rotoli disponibili in versione in acciaio forgiato, HSS o con anello in carburo di tungsteno

Macchine disponibili con diverso tipo di lubrificazione (raffreddamento inondazione o lubrificazione minima)

Spessore di precisione elevata e misurazione della larghezza - Contatto e indicatori laser

Gamma completa di sistemi di avvolgimento

Controllo della tensione del filo mediante accumulatore di ballerino, ballerino, capstan e bruco

Finitura e pulizia della superficie in linea

Software e sistemi di controllo:

Sistema di controllo completamente digitale e diagnostica

Pre-calcolo e conservazione dei programmi di passaggio

Configurazione della macchina completamente automatica

Monitoraggio di coppie, temperatura, forze di regolazione e tensioni di filo

Dispositivo FESS Edge - Il tuo passo nel settore 4.0

Spessore attivo e regolazione della larghezza

Trend and Cascade Control

Design della macchina modulare:

Facile da mantenere:

Modifiche del rotolo automatico

Sistema di lubrificazione centrale

Avviso predittivo dello stato della macchina critica

Protezione da sovraccarico elettronico

Varianti di design:

Tecnologia del mandrino o della flangia e mandrini spalmabili per l'avvolgimento senza core

Numero di rondine a filo piatto può essere esteso all'infinito grazie al design dello stand della macchina modulare

Dancer Accumulator e ballerino in servo design per applicazioni altamente dinamiche

Rotoli di bordo non guidati o guidati

Sistemi di orientamento WIRE intelligenti per una facile configurazione e controllo del processo

View as

Laminatoio elettromagnetico

Il rondine elettromagnetico è una sorta di apparecchiatura utilizzata per elaborare il filo metallico nel filo elettromagnetico. Viene utilizzato principalmente per produrre varie specifiche del filo piatto elettromagnetico. È ampiamente utilizzato in filo e cavo, parti automobilistiche, elettronica e altri campi.

Per saperne di più Invia richiesta

Laminatoio di saldatura fotovoltaica

Il mulino a rondine della saldatura fotovoltaica prodotta dal mulino a filo piatto è uno speciale prodotto a filo piatto utilizzato per collegare le celle solari nei moduli fotovoltaici. È composto da substrato di rame e rivestimento superficiale. Il substrato di rame è generalmente rame di cero o rame rosso T2 privo di ossigeno ad alta purezza, con contenuto di rame ≥ 99,99% e conducibilità ≥ 98%. Ha una buona conduttività e una certa forza, che possono garantire una trasmissione di corrente efficiente.

Per saperne di più Invia richiesta
