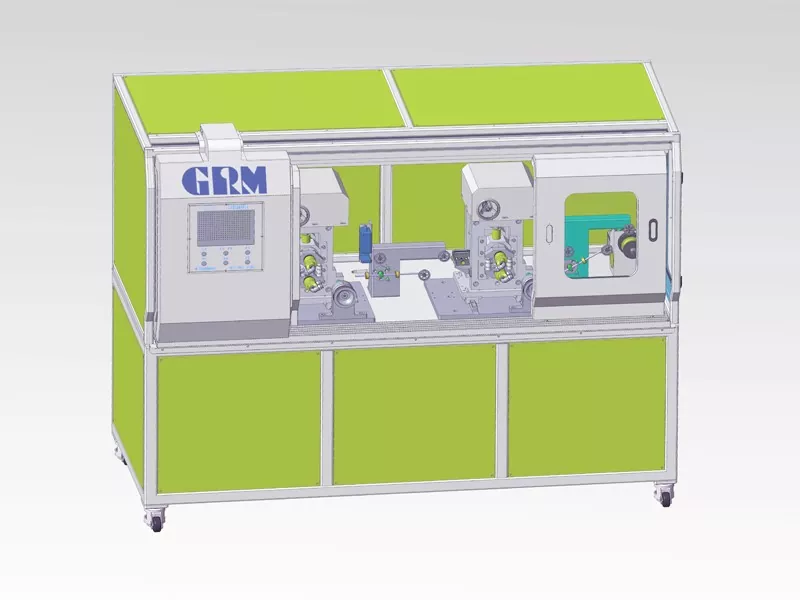

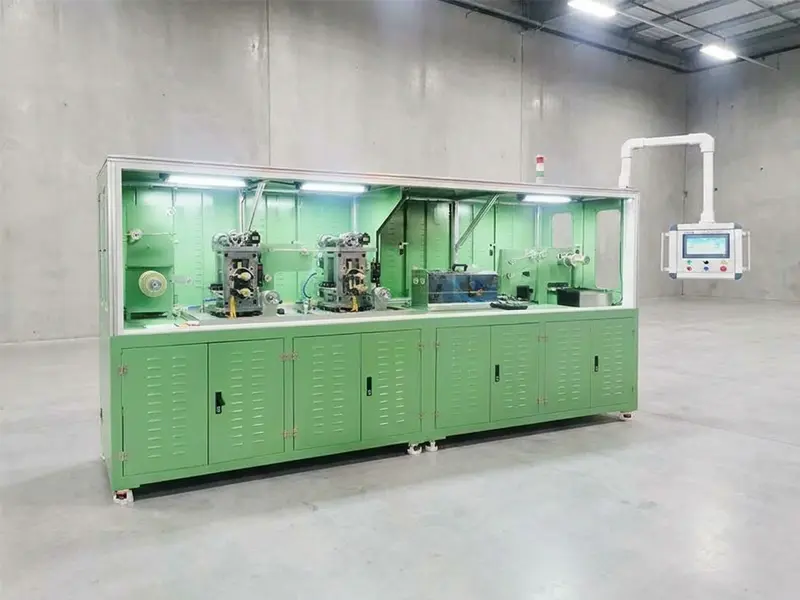

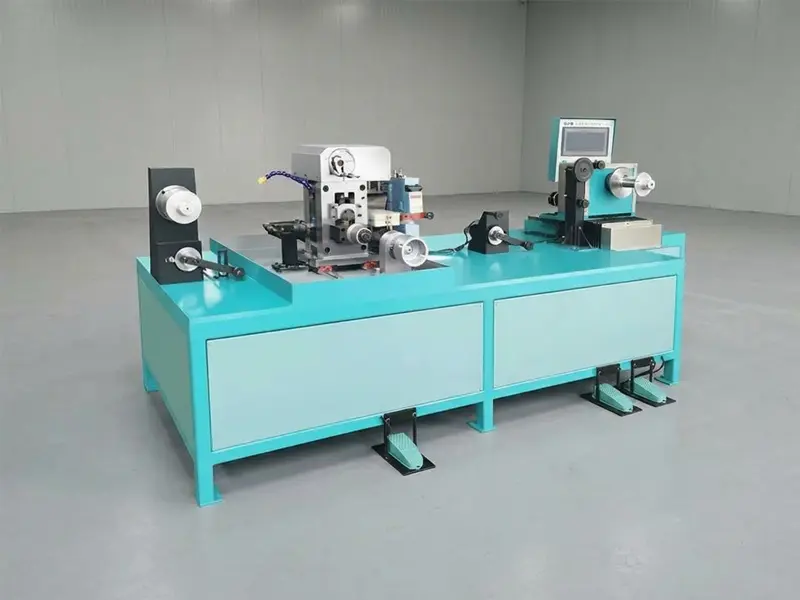

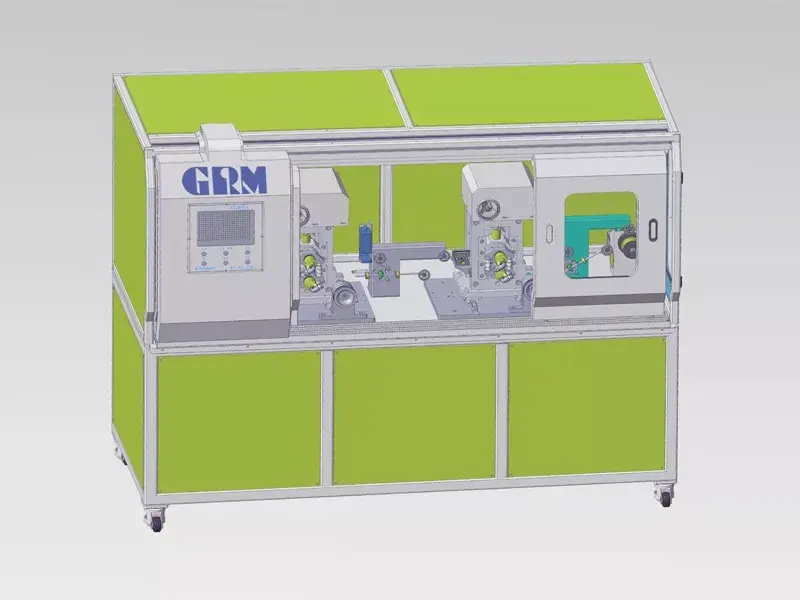

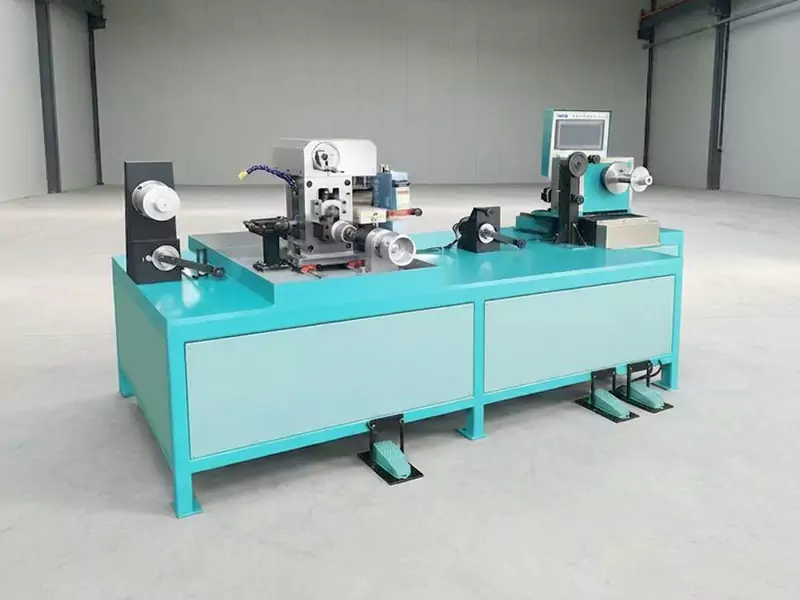

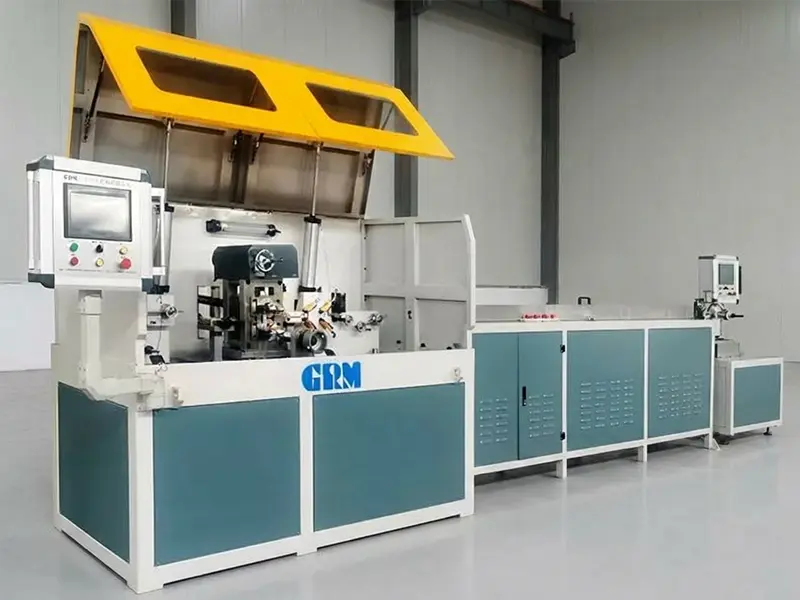

Laminatoio per micropiatti ad alta precisione

Il laminatoio cinese per micro piatti ad alta precisione, sviluppato da GRM Rolling Mill, è un'apparecchiatura di lavorazione di precisione di fascia alta appositamente progettata per l'assottigliamento e la formatura di metalli non ferrosi ultrafini (come rame puro, filo argentato/stagnato/nichel-rame) in settori quali cavi medicali, informazioni elettroniche, strumenti di precisione e connettori di fascia alta. Questa apparecchiatura integra laminazione di precisione, controllo intelligente e produzione ad alta velocità, rendendola un componente fondamentale per ottenere la sostituzione domestica e il miglioramento industriale dei cavi piatti microfini.

Invia richiesta

Descrizione del prodotto

Il laminatoio GRM è un laminatoio per micropiatte ad alta precisione di fascia alta, lavorazione continua ad alta efficienza di fili piatti di metalli non ferrosi ultrafini ed extrafini. Integra la laminazione di precisione, il controllo intelligente e la produzione continua, concentrandosi sul rispetto dei severi requisiti dei settori delle informazioni elettroniche, degli strumenti di precisione, dei cavi speciali e dei connettori di fascia alta per cavi piatti microfini (come rame puro, filo argentato/stagnato/rame-nichel) in termini di precisione dimensionale, qualità superficiale e proprietà meccaniche.

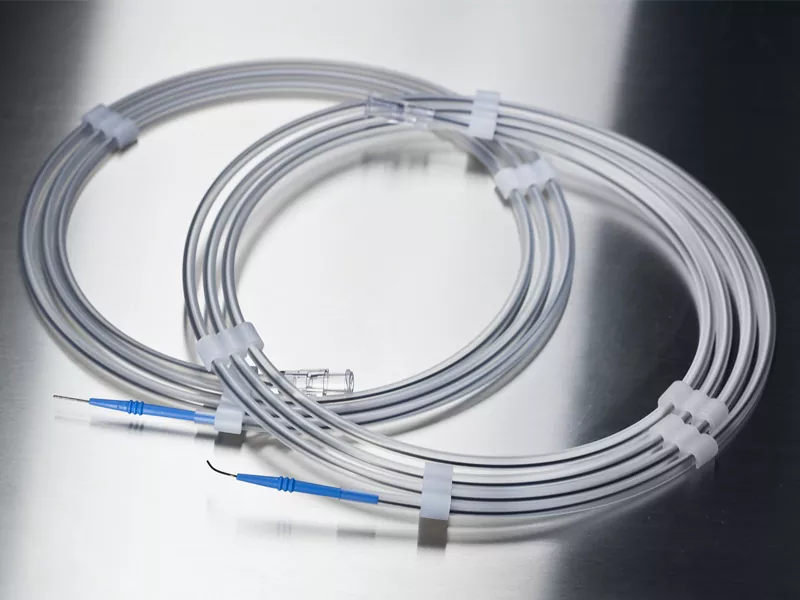

Questo durevole laminatoio per micropiatti ad alta precisione dello stabilimento di laminazione GRM è progettato specificamente per l'assottigliamento e l'avvolgimento di precisione di fili medicali, producendo stabilmente fili piatti ultrasottili che vanno da 0,04 mm a 0,15 mm, con una velocità meccanica massima di 1500 metri al minuto. I suoi obiettivi principali di progettazione sono il raggiungimento di una stabilità estremamente elevata nel processo di produzione, un'eccellente consistenza dimensionale e un funzionamento ininterrotto a lungo termine, che lo rendono un elemento chiave dell'attrezzatura per migliorare la qualità e la capacità di produzione dei cavi micro-piatti.

Vantaggi principali

Un telaio rigido e un sistema di rulli di precisione garantiscono una deformazione minima del rullo durante la laminazione ad alta velocità, ottenendo un controllo della tolleranza di spessore e larghezza a livello di micron (μm).

Un sistema di lubrificazione e raffreddamento del processo ottimizzato garantisce una superficie del filo brillante e intatta, soddisfacendo gli elevati standard richiesti per la successiva galvanica o applicazione diretta.

Il sistema di avvolgimento del filo è azionato da un servomotore, che consente l'impostazione precisa del passo di avvolgimento e dei punti di inversione, nonché la regolazione automatica in base alla velocità di avvolgimento, garantendo un avvolgimento preciso e stretto e prevenendo il collasso e l'aggrovigliamento della bobina.

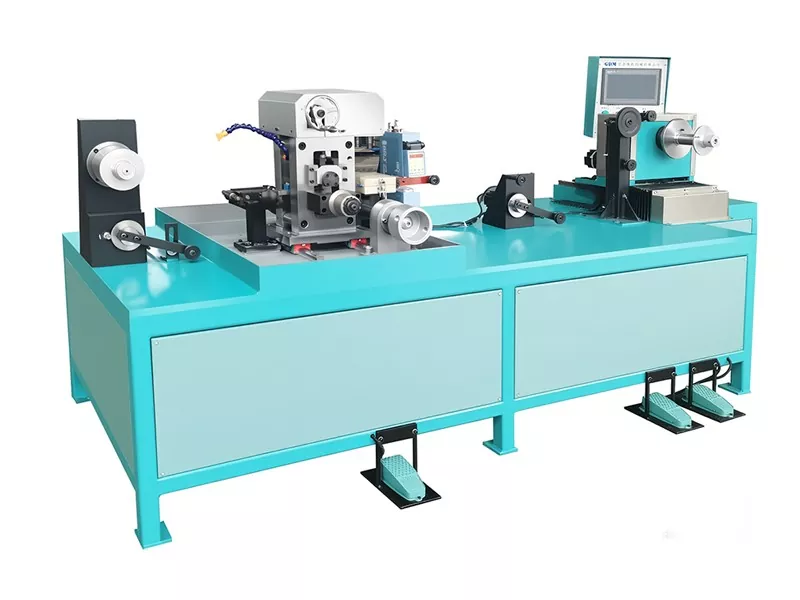

Laminatoio per metalli preziosi

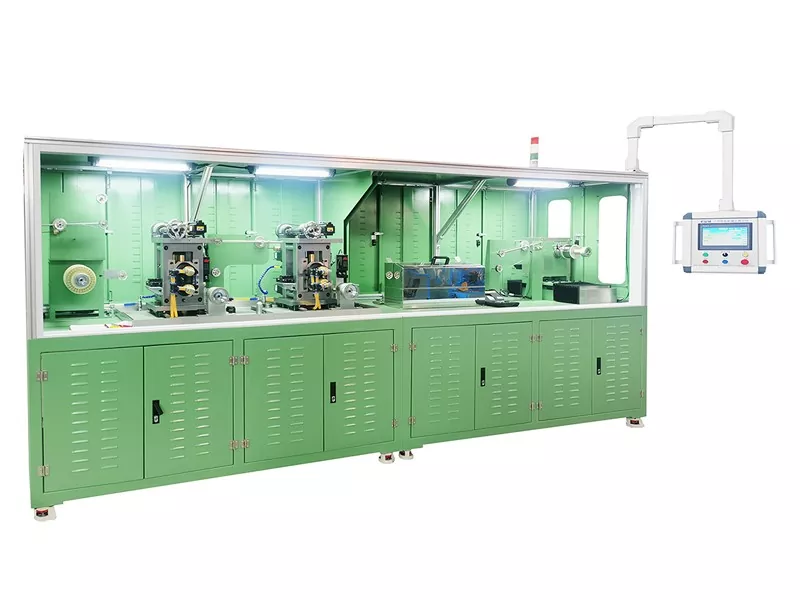

Laminatoio doppio di microfilamento di precisione

Filo piatto sottile

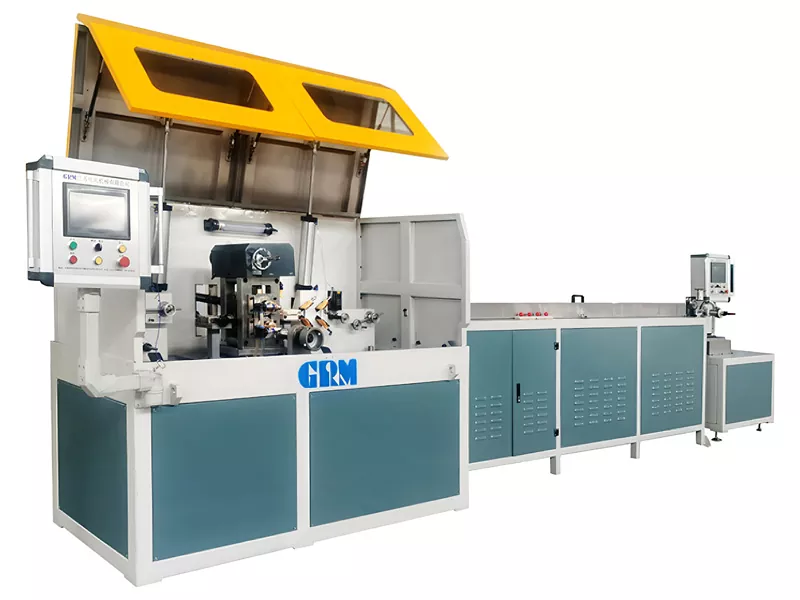

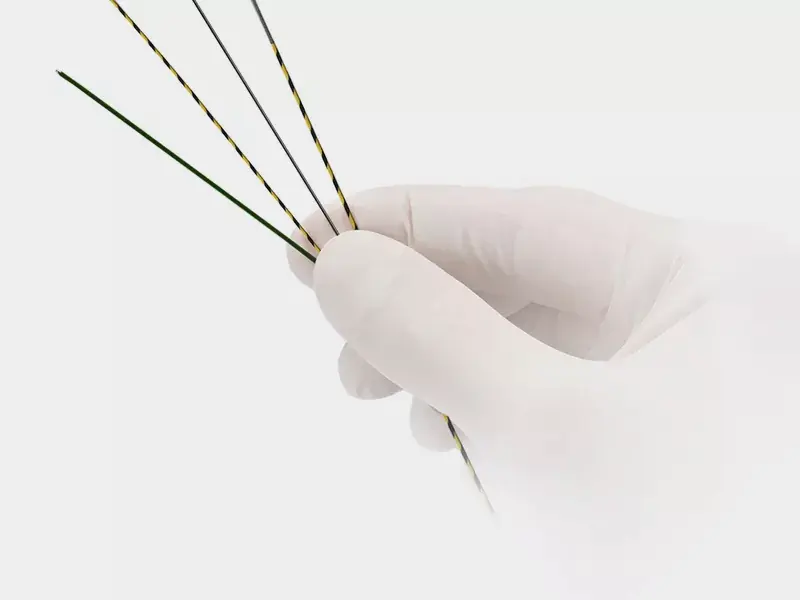

Laminatoio per filo piatto fine di precisione medica

Riepilogo dei parametri tecnici

Applicazione dell'attrezzatura	Per la trafilatura e l'ammorbidimento continuo di filo di rame puro, filo di rame argentato, filo di rame stagnato e filo di rame nichelato
Diametro del filo di ingresso	Φ0,15 mm—Φ0,7 mm
Diametro del filo finito	Φ0,04 mm—Φ0,15 mm
Velocità massima del filo	1500 m/min
Metodo di assunzione	Avvolgimento automatico continuo della doppia bobina, carico e scarico automatico delle bobine
Controllo della posa del filo	Controllo del servomotore, regolazione adattiva
Configurazione opzionale	Macchina di ricottura continua in linea

Opzioni flessibili di configurazione del processo

Unità di ricottura in linea integrata (opzionale): il laminatoio per filo piatto micro ad alta precisione può essere integrato direttamente con un dispositivo di ricottura continua sulla linea di laminazione per ottenere un trattamento di ammorbidimento istantaneo del filo.

Diametro del filo ricotto: Φ0,04 -Φ0,15 mm
Velocità massima di ricottura: 1500 m/min (sincronizzata con la velocità di laminazione)
Tensione di ricottura massima: DC 60V

Questa configurazione elimina la fase di ricottura offline, riducendo il rischio di ossidazione superficiale e danni causati dalla lavorazione secondaria e semplificando il processo di produzione.

Il laminatoio GRM per micropiatte ad alta precisione non è solo una macchina di lavorazione, ma un partner strategico per migliorare la competitività del prodotto e raggiungere una produzione snella. Aiuta i clienti a ridurre in modo efficace i costi unitari, abbreviare i cicli di consegna e rispondere rapidamente alla domanda del mercato di cavi micropiatti di fascia alta fornendo risultati stabili e di alta qualità, continuità di produzione estremamente elevata e adattabilità flessibile del processo.

GRM Rolling Mill è in grado di fornire soluzioni personalizzate e supporto tecnico completo in base ai materiali specifici, alle specifiche target e ai requisiti di capacità. Contattaci adesso!
