In che modo la produzione di filo tondo MBB trae vantaggio dalla macchina per nastri solari fotovoltaici?

All’interno di un moderno impianto di produzione di celle solari, un sottile filo di rame, appena più spesso di un capello umano, viene disegnato, ricotto e rivestito con uno strato preciso di saldatura. Questo è il cavo tondo MBB (Multi-Busbar), l'interconnessione critica che trasporterà la corrente da migliaia di singole celle fotovoltaiche al bordo del pannello solare. La produzione di questo filo è una meraviglia dell'ingegneria di precisione, dove le tolleranze sono misurate in micron e la consistenza non è negoziabile. Qualsiasi deviazione di diametro, spessore del rivestimento o proprietà meccaniche può ridurre l'efficienza dell'intero pannello solare. Questo è il mondo esigente della produzione di interconnessioni fotovoltaiche, ed è qui che la Solar PV Ribbon Machine dimostra il suo valore essenziale.

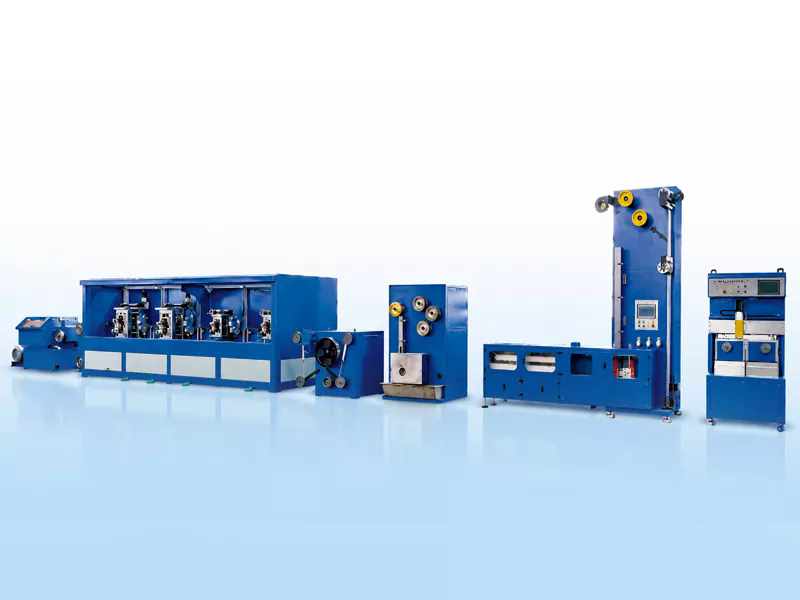

ILMacchina per nastri solari fotovoltaiciè un'apparecchiatura di produzione specializzata che integra più processi in un'unica linea continua. Trafila il filo, ne controlla la resistenza alla trazione attraverso la ricottura e applica un rivestimento di saldatura uniforme. L’introduzione di una macchina per nastri solari fotovoltaici in una linea di produzione di filo tondo MBB non è solo un miglioramento incrementale; è una trasformazione. I controlli di precisione della macchina riducono la variazione del diametro, il suo sistema di ricottura avanzato garantisce proprietà meccaniche costanti e la sua tecnologia di rivestimento offre uno spessore di saldatura uniforme su tutta la lunghezza del filo. Questi miglioramenti si traducono direttamente in un filo tondo MBB di qualità superiore, che a sua volta porta a pannelli solari più efficienti e costi di produzione inferiori. Questo articolo esplorerà i modi specifici in cui una macchina a nastro solare fotovoltaico avvantaggia la produzione di filo tondo MBB, esaminando i principi ingegneristici, le innovazioni di processo e i risultati concreti che la rendono uno strumento indispensabile per l'industria solare.

Sommario

• 1. Cos'è il filo tondo MBB e perché è importante nei pannelli solari?
• 2. Che cos'è una macchina per nastri solari fotovoltaici e come funziona?
• 3. In che modo il controllo del disegno di precisione migliora l'uniformità del diametro del filo?
• 4. In che modo il processo di ricottura garantisce proprietà meccaniche costanti?
• 5. In che modo l'uniformità del rivestimento riduce i difetti e migliora la connessione delle celle?
• 6. Quali sono i vantaggi reali in termini di produzione derivanti dall'utilizzo di una macchina per nastri solari fotovoltaici?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

1. Cos'è il filo tondo MBB e perché è importante nei pannelli solari?

Per comprendere i vantaggi della macchina per nastri solari fotovoltaici, dobbiamo prima comprendere il prodotto che produce: filo tondo MBB. MBB, o Multi-Busbar, si riferisce a un'architettura di cella in cui vengono utilizzati più fili sottili per raccogliere la corrente dalla cella solare, in contrasto con il design tradizionale che utilizza 3 o 4 nastri piatti più spessi. Questa architettura rappresenta un progresso significativo nella tecnologia delle celle solari. Aumentando il numero di sbarre, il percorso di raccolta della corrente viene accorciato, riducendo la resistenza in serie e migliorando l'efficienza complessiva della cella. I fili stessi devono essere estremamente sottili, in genere tra 0,25 mm e 0,4 mm di diametro, e sono rivestiti con una lega di saldatura per facilitare la connessione alla cella.

La transizione al filo tondo MBB è stata guidata dalla ricerca incessante di una maggiore efficienza delle celle solari. L'ombreggiamento ridotto derivante dai fili rotondi più sottili aumenta l'area di raccolta della luce della cella. Il percorso di corrente più breve riduce le perdite resistive e il passo più fine consente un controllo più preciso dell'uscita elettrica della cella. Questi vantaggi aumentano collettivamente l’efficienza del pannello solare dell’1-2%, il che rappresenta un guadagno significativo nel competitivo mercato solare. Tuttavia, la produzione del filo tondo MBB è significativamente più impegnativa rispetto al nastro tradizionale. Il diametro più piccolo e la necessità di diametro e spessore del rivestimento ultraprecisi richiedono un nuovo livello di capacità produttiva.

La qualità del filo tondo MBB ha un impatto diretto sulle prestazioni e sull'affidabilità del pannello solare. Un filo con diametro incoerente avrà una resistenza variabile, causando punti caldi e perdita di potenza. Un filo con rivestimento di saldatura irregolare creerà giunti di saldatura deboli, riducendo la resistenza meccanica e l'affidabilità del pannello. Un filo con la resistenza alla trazione errata potrebbe rompersi durante la movimentazione. Ecco perché la produzione del filo tondo MBB è un processo ad alto rischio che richiede le attrezzature più avanzate. AJiangsu Goodroller Machinery Co., Ltd., abbiamo sviluppato una macchina per nastri solari fotovoltaici che soddisfa questi severi requisiti, garantendo che ogni metro di filo tondo MBB prodotto sia della massima qualità.

2. Che cos'è una macchina per nastri solari fotovoltaici e come funziona?

Una macchina per nastri fotovoltaici solari è una linea di produzione specializzata progettata per produrre i cavi di interconnessione ad alta precisione utilizzati nei pannelli solari, incluso il filo tondo MBB. Non è una semplice macchina trafilatrice; si tratta di un sistema sofisticato che integra diversi processi critici in un'unica linea di produzione continua. La macchina è tipicamente composta da quattro fasi principali: svolgimento, trafilatura, ricottura e rivestimento. Il processo inizia con una bobina di filo di rame, che viene alimentata attraverso una serie di filiere, ciascuna delle quali riduce il diametro alla specifica finale. Il processo di trafilatura è controllato da un preciso sistema di controllo della tensione che mantiene una forza di trazione costante, garantendo che il filo non venga allungato o rotto.

Dopo la fase di trafilatura il filo entra nella sezione di ricottura. La ricottura è un processo di trattamento termico che allevia le tensioni interne indotte dal processo di trafilatura, ripristinando la duttilità del filo e controllandone le proprietà meccaniche, come la resistenza alla trazione e l'allungamento. La sezione di ricottura è tipicamente costituita da un forno multizona con controllo preciso della temperatura, che consente la regolazione dei parametri di ricottura per ottenere le proprietà del filo desiderate. Il filo passa quindi attraverso una sezione di raffreddamento prima di entrare nella fase di rivestimento. Il rivestimento è un passaggio fondamentale poiché applica uno strato uniforme di lega di saldatura al filo. Il processo di rivestimento viene generalmente eseguito utilizzando un metodo di immersione a caldo, in cui il filo passa attraverso un bagno di saldatura fusa. La temperatura del bagno e la velocità del filo sono controllate con precisione per garantire uno spessore di rivestimento costante.

Una delle caratteristiche principali di una moderna macchina per nastri solari fotovoltaici è la sua integrazione di sistemi di controllo intelligenti. L'intera linea di produzione è monitorata e controllata da un PLC (Programmable Logic Controller) che coordina la velocità, la tensione, la temperatura e lo spessore del rivestimento. Ciò garantisce che i parametri di produzione siano mantenuti entro le strette tolleranze richieste per il filo tondo MBB di alta qualità. Il nostro stabilimento presso il laminatoio GRM ha progettato la nostra macchina per nastri solari fotovoltaici concentrandosi su precisione, affidabilità e facilità d'uso. Comprendiamo che i nostri clienti necessitano di una macchina in grado di produrre costantemente filo di alta qualità e la nostra macchina è costruita per fornire tali prestazioni.

3. In che modo il controllo del disegno di precisione migliora l'uniformità del diametro del filo?

Il parametro più critico nella produzione del filo tondo MBB è il diametro del filo. Anche una variazione di pochi micron può influenzare le proprietà elettriche e meccaniche del filo, portando a perdite di potenza o rotture. La macchina per nastri Solar PV raggiunge un'eccezionale consistenza del diametro attraverso una combinazione di matrici di trafilatura di precisione e controllo avanzato della tensione. Le filiere sono realizzate con materiali estremamente duri, come il diamante o il carburo di tungsteno, e sono prodotte con dimensioni ultra precise. Quando il filo passa attraverso ciascuna matrice, il suo diametro si riduce di una quantità specifica. Le matrici sono disposte in sequenza, ciascuna delle quali riduce leggermente di più il diametro. Il filo viene inoltre lubrificato durante il processo di trafilatura per ridurre l'attrito e l'usura delle filiere.

Il sistema di controllo della tensione è l'altro componente chiave del controllo del diametro. Se la tensione sul filo è troppo elevata, il filo si allungherà e diventerà più sottile. Se la tensione è troppo bassa, il filo non verrà trafilato correttamente, con conseguenti variazioni di diametro. La macchina per nastri solari fotovoltaici utilizza un sistema di controllo della tensione a circuito chiuso che monitora continuamente la tensione del filo e regola la velocità dei cabestani di trafilatura per mantenere una tensione costante. Ciò garantisce che il filo venga trafilato a una velocità costante, ottenendo un diametro uniforme. La tensione viene controllata anche durante il processo di ricottura, mentre il filo viene tirato attraverso il forno. Ciò impedisce al filo di cedere o rompersi a causa dell'espansione o contrazione termica.

Una macchina per nastri solari fotovoltaici può in genere raggiungere una tolleranza sul diametro di +/- 2 micron, che è significativamente migliore rispetto ai +/- 10 micron tipici delle macchine per trafilatura convenzionali. Questa migliore consistenza è fondamentale per il filo tondo MBB. Un filo con diametro costante fornisce una resistenza costante, garantendo che la cella solare funzioni con la sua efficienza ottimale. Consente inoltre un collegamento più affidabile alla cella solare, poiché il giunto di saldatura è più uniforme. Ciò si traduce in un pannello solare più affidabile ed efficiente. La nostra fabbrica ha sviluppato un sistema proprietario di controllo della tensione in grado di raggiungere queste tolleranze strette, fornendo ai nostri clienti il ​​filo tondo MBB di alta qualità necessario per le celle solari di prossima generazione.

4. In che modo il processo di ricottura garantisce proprietà meccaniche costanti?

Sebbene il diametro sia fondamentale, le proprietà meccaniche del filo tondo MBB (resistenza alla trazione, duttilità e allungamento) sono altrettanto importanti. Queste proprietà determinano le prestazioni del filo durante la manipolazione, la saldatura e la durata di servizio del pannello solare. Se il filo è troppo rigido, sarà difficile da maneggiare e potrebbe rompersi durante il processo di saldatura. Se il filo è troppo morbido, potrebbe abbassarsi o danneggiarsi facilmente. Il processo di ricottura è responsabile del controllo di queste proprietà. Durante la trafilatura, il filo di rame si indurisce, diventando più duro e fragile. Il processo di ricottura riscalda il filo a una temperatura specifica, quindi lo raffredda lentamente, ricristallizzando i grani metallici, alleviando lo stress interno e ripristinando la duttilità del filo.

In una macchina per nastri solari fotovoltaici, la sezione di ricottura è un forno multizona controllato con precisione. Il filo passa attraverso diverse zone, ciascuna a temperatura diversa, per ottenere il profilo di ricottura desiderato. La temperatura e la velocità del filo attraverso il forno determinano le proprietà meccaniche finali. Il forno è generalmente dotato di un'atmosfera protettiva, come azoto o idrogeno, per prevenire l'ossidazione del filo durante il processo ad alta temperatura. Anche la sezione di raffreddamento successiva al forno è progettata per raggiungere una velocità di raffreddamento specifica, che influenza ulteriormente la struttura del grano e le proprietà meccaniche.

Facciamo un esempio specifico: la resistenza alla trazione del filo tondo MBB è tipicamente compresa tra 25 e 35 kg/mm². Se il filo viene ricotto ad una resistenza alla trazione di 28 kg/mm², il filo avrà una buona duttilità e sarà facile da maneggiare. Se il filo è sottoricotto, la resistenza alla trazione potrebbe essere di 40 kg/mm², rendendo il filo fragile. Se il filo è eccessivamente ricotto, la resistenza alla trazione potrebbe scendere a 20 kg/mm², rendendo il filo troppo morbido. Il controllo preciso della temperatura della Solar PV Ribbon Machine garantisce che il processo di ricottura sia ripetibile e coerente, consentendo al produttore di produrre fili con le esatte proprietà meccaniche richieste. Presso Jiangsu Goodroller Machinery Co., Ltd., abbiamo una vasta esperienza nella progettazione della sezione di ricottura della macchina per nastri solari fotovoltaici, garantendo che i nostri clienti possano produrre filo tondo MBB con le proprietà richieste.

5. In che modo l'uniformità del rivestimento riduce i difetti e migliora la connessione delle celle?

L'ultima fase critica nella produzione del filo tondo MBB è l'applicazione del rivestimento di saldatura. Il rivestimento ha due scopi: protegge il filo di rame dalla corrosione e facilita il collegamento alla cella solare. Il rivestimento deve essere applicato in modo uniforme e nello spessore corretto. Se il rivestimento è troppo sottile, potrebbe non fornire una protezione adeguata o formare un buon giunto di saldatura. Se il rivestimento è troppo spesso, può ridurre la conduttività del filo e aumentare i costi di produzione. La macchina per nastri fotovoltaici solari utilizza un processo di rivestimento per immersione a caldo, in cui il filo passa attraverso un bagno di saldatura fusa. La saldatura è tipicamente una lega di stagno-piombo o stagno-piombo-argento, sebbene vengano utilizzate anche leghe senza piombo. La temperatura del bagno e la velocità del filo sono controllate con precisione per ottenere lo spessore di rivestimento desiderato.

L'uniformità del rivestimento si ottiene attraverso diversi meccanismi. Il filo viene prepulito e spesso sottoposto a flussaggio prima di entrare nel bagno di saldatura per garantire una buona bagnatura. La temperatura del bagno è controllata entro +/- 2°C per mantenere viscosità e tensione superficiale costanti. Il filo viene ritirato dal bagno con un angolo controllato, che aiuta a rimuovere la saldatura in eccesso. Il filo rivestito passa quindi attraverso un sistema di pulizia, come un set di lame d'aria o raschiatori in ceramica, per rimuovere eventuali eccessi di saldatura e garantire un rivestimento uniforme. Il filo rivestito finale viene quindi raffreddato e avvolto su una bobina di avvolgimento.

La tabella seguente riassume i parametri di processo chiave per la sezione di rivestimento di una macchina per nastri solari fotovoltaici.

Il rivestimento uniforme fornito dalla Solar PV Ribbon Machine è essenziale per l'affidabilità del pannello solare. Un rivestimento uniforme garantisce che il giunto di saldatura tra il filo e la cella solare sia forte e uniforme, garantendo un buon contatto elettrico e resistenza meccanica. Ciò riduce il rischio di guasto del pannello solare. Presso Jiangsu Goodroller Machinery Co., Ltd., abbiamo ottimizzato la sezione di rivestimento della nostra macchina per nastri solari fotovoltaici per fornire un rivestimento della massima qualità, garantendo che il filo tondo MBB dei nostri clienti soddisfi i requisiti più esigenti.

6. Quali sono i vantaggi reali in termini di produzione derivanti dall'utilizzo di una macchina per nastri solari fotovoltaici?

L’adozione di una macchina per nastri solari fotovoltaici per la produzione di filo tondo MBB offre una serie di vantaggi tangibili in termini di produzione. Questi vantaggi possono essere misurati in termini di aumento della resa, miglioramento della qualità del prodotto e riduzione dei costi di produzione. Esaminiamo i modi specifici in cui una macchina per nastri solari fotovoltaici migliora il processo di produzione. Uno dei vantaggi più significativi è la riduzione del tasso di scarto. La precisione della Solar PV Ribbon Machine, in particolare dei suoi sistemi di controllo a circuito chiuso, riduce al minimo le variazioni di diametro, le incoerenze di ricottura e i difetti di rivestimento. Ciò si traduce in una percentuale maggiore di filo che soddisfa le specifiche, riducendo la quantità di filo che deve essere scartato.

Un altro vantaggio è l’aumento della velocità di produzione. Una moderna macchina per nastri solari fotovoltaici può funzionare a velocità di 10-30 metri al minuto, che è significativamente più veloce rispetto alle macchine più vecchie. Il funzionamento ad alta velocità, combinato con l'affidabilità della macchina, aumenta la produttività complessiva della linea di produzione. Ciò consente ai produttori di soddisfare la crescente domanda di filo tondo MBB senza la necessità di investire in linee di produzione aggiuntive. La Solar PV Ribbon Machine offre inoltre un migliore controllo del processo, consentendo ai produttori di produrre fili con proprietà costanti, indipendentemente dalle variazioni delle materie prime o delle condizioni operative. Ciò riduce la necessità di frequenti aggiustamenti dei processi e controlli di qualità, migliorando ulteriormente l’efficienza.

I vantaggi concreti derivanti dall'utilizzo di una macchina per nastri solari fotovoltaici sono illustrati nella tabella seguente, che mette a confronto le prestazioni di una tipica linea di produzione convenzionale con una linea dotata di una macchina per nastri solari fotovoltaici.

Queste cifre dimostrano che la Solar PV Ribbon Machine non rappresenta solo un miglioramento incrementale; si tratta di un cambiamento radicale nella produzione del filo tondo MBB. La combinazione di maggiore precisione, maggiore velocità e minore tasso di scarto porta ad un aumento significativo della produzione e ad una riduzione dei costi di produzione. Per i produttori di filo tondo MBB, investire in una macchina per nastri solari fotovoltaici è una mossa strategica che può migliorare la loro competitività e redditività. Il nostro stabilimento presso il laminatoio GRM si impegna a fornire ai nostri clienti macchine per nastri solari fotovoltaici della massima qualità, aiutandoli a ottenere questi vantaggi di produzione reali.

7. Domande frequenti (FAQ)

Domanda 1: Quali diametri di filo può produrre una macchina per nastri solari fotovoltaici?

Risposta: Una tipica macchina per nastri solari fotovoltaici può produrre filo tondo MBB in una gamma di diametri, tipicamente da 0,20 mm a 0,50 mm. La gamma di diametri specifica dipende dalla configurazione della macchina e dagli stampi utilizzati. Il nostro stabilimento di Jiangsu Goodroller Machinery Co., Ltd. offre macchine che possono essere personalizzate per produrre diametri specifici e possiamo anche fornire utensili per un'ampia gamma di dimensioni. I diametri più comuni per il filo tondo MBB sono 0,25 mm, 0,30 mm e 0,35 mm, ma la macchina può essere adattata per altre dimensioni secondo necessità.

Domanda 2: Quali tipi di rivestimenti di saldatura può applicare la macchina per nastri solari fotovoltaici?

Risposta: La macchina per nastri fotovoltaici solari può applicare una varietà di rivestimenti di saldatura, comprese le leghe standard di stagno-piombo (SnPb), leghe senza piombo (come SnAgCu, SnBi e SnAg) e leghe personalizzate. Il tipo di rivestimento è determinato dalla composizione del bagno di saldatura. La macchina è progettata per funzionare con diverse leghe saldanti regolando la temperatura del bagno e la velocità del filo. La nostra fabbrica può fornire indicazioni sulla migliore lega di rivestimento per la vostra applicazione specifica e può fornire l'attrezzatura necessaria.

Domanda 3: In che modo la macchina per nastri solari fotovoltaici gestisce i diversi materiali del filo?

Risposta: La macchina per nastri fotovoltaici solari è progettata principalmente per il filo di rame, che è il materiale standard per i cavi di interconnessione fotovoltaici. La macchina può però trattare anche altri materiali, come rame argentato o alluminio, con gli opportuni adeguamenti ai parametri di processo. Potrebbe essere necessario modificare i processi di trafilatura e ricottura per materiali diversi e il processo di rivestimento deve essere adattato alla lega di saldatura specifica. La nostra fabbrica può personalizzare la macchina per gestire i vostri requisiti specifici di materiale del filo e rivestimento.

Domanda 4: Quali sono i requisiti di manutenzione per una macchina per nastri solari fotovoltaici?

Risposta: La macchina per nastri solari fotovoltaici è progettata per un funzionamento affidabile con una manutenzione minima. La manutenzione ordinaria comprende la pulizia delle matrici di trafilatura, il controllo del sistema di controllo della tensione e il monitoraggio delle condizioni delle cinghie e dei cuscinetti. Il forno di ricottura richiede inoltre l'ispezione e la calibrazione periodiche dei sensori di temperatura. Il bagno di saldatura richiede una pulizia e un rifornimento regolari della lega di saldatura. La nostra fabbrica fornisce un manuale di manutenzione completo e offre supporto tecnico per aiutare i clienti a mantenere le loro macchine operative alle massime prestazioni.

Domanda 5: Qual è la durata tipica di una macchina per nastri solari fotovoltaici?

Risposta: Una macchina per nastri solari fotovoltaici di alta qualità può avere una durata di 10-15 anni o più, a seconda del livello di manutenzione e delle condizioni operative. I componenti chiave che potrebbero richiedere la sostituzione nel tempo includono le matrici di trafilatura, gli elementi riscaldanti del forno di ricottura e i componenti del bagno di saldatura. Il nostro stabilimento di Jiangsu Goodroller Machinery Co., Ltd. fornisce una gamma completa di pezzi di ricambio e supporto tecnico per garantire che le nostre macchine continuino a funzionare in modo affidabile per tutta la loro durata di servizio.

8. Conclusionee

La macchina per nastri solari fotovoltaici è uno strumento essenziale per la produzione di filo tondo MBB di alta qualità. La sua trafilatura di precisione, la ricottura controllata e le capacità di rivestimento uniforme consentono ai produttori di produrre fili con una consistenza eccezionale, con conseguente riduzione degli scarti, aumento della velocità di produzione e un prodotto finale migliore. Investendo in una macchina per nastri solari fotovoltaici, i produttori possono soddisfare la crescente domanda di pannelli solari ad alta efficienza riducendo al contempo i costi di produzione e migliorando l’impatto ambientale. I vantaggi della macchina per nastri solari fotovoltaici si estendono oltre la linea di produzione; contribuiscono allo sviluppo di pannelli solari più efficienti e affidabili, accelerando la transizione verso un futuro energetico sostenibile.

Noi di Jiangsu Goodroller Machinery Co., Ltd. ci impegniamo a far avanzare la tecnologia di produzione dei cavi di interconnessione solare. Le nostre macchine per nastri solari fotovoltaici sono progettate pensando alla precisione, all'affidabilità e alla facilità d'uso, garantendo che i nostri clienti possano produrre filo tondo MBB della massima qualità. Ti invitiamo a contattarci per saperne di più sulle nostre macchine e su come possono apportare vantaggi alle tue operazioni di produzione.

Contatta Jiangsu Goodroller Machinery Co., Ltd. oggi stessoper scoprire come la nostra macchina per nastri solari fotovoltaici può trasformare la vostra produzione di filo tondo MBB.
