4 Laminatoi alti per nastri stretti reversibili

I laminatoi reversibili per nastri alti GRM-S 4 della fabbrica GRM Rolling Mill sono progettati perlaminazione di precisione di nastri stretti di larghezza inferiore a 140 mm. Dotato di una struttura di laminazione reversibile, PLC, touchscreen e sistema di servocontrollo, il laminatoio consente la laminazione a più passaggi di materiali in nastri tagliati con eccellente precisione dello spessore, planarità del nastro e qualità dei bordi. È una soluzione ideale per applicazioni di alto valore che richiedono precisione e flessibilità di produzione.

Invia richiesta

Descrizione del prodotto

I mulini reversibili GRM a gabbia singola sono adatti per la laminazione di precisione di vari materiali tra cui acciaio al silicio, acciaio inossidabile, leghe di alluminio e leghe di titanio. La modalità di rotolamento reversibile consente una pianificazione flessibile dei passaggi in base alle proprietà del materiale e allo spessore target.

Caratterizzato da un layout compatto e da un elevato rapporto costo-prestazioni, il mulino è particolarmente adatto per la produzione di lotti medio-piccoli, applicazioni di ricerca e sviluppo e lavorazioni multi-specifiche.

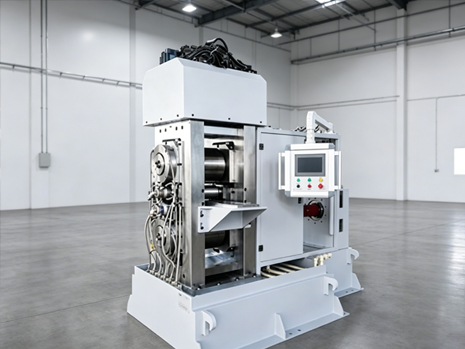

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Materiali applicabili

Strisce in argento e leghe d'argento

Strisce in lega di alluminio

Listelli rivestiti a base di alluminio

Strisce in acciaio inossidabile

Strisce di acciaio al silicio

Strisce in lega di titanio e rivestite in titanio

Configurazione

Una piattaforma di ricezione sia sul lato di entrata che su quello di uscita

Unità principale del laminatoio a 4 inversioni alte

Rulli superiori e inferiori azionati indipendentemente per un rotolamento asincrono

PLC + HMI + Servosistema di controllo integrato

Silver alloy and titanium strip rolling on narrow strip mill

Dati tecnici

Tipo di supporto	Mulino a inversione a supporto singolo a 4 altezze
Spessore di input	0,5 – 10 mm
Spessore di uscita	0,2 – 0,8 mm
Larghezza della striscia	100 – 140 mm
Tolleranza sullo spessore	±0,015 mm
Lubrificazione dei cuscinetti	Lubrificazione automatica ad olio a circuito chiuso
Diametro del rotolo di backup	Φ300×200 mm
Diametro del rotolo di lavoro	Φ120 × 200 mm
Velocità di progettazione	0 – 0,4 m/sec
Forza di rotolamento	≥ 80 T

Vantaggi

Design a rotolamento reversibile

Controllo del passaggio flessibile per diversi materiali e gamme di spessore.

Controllo ad alta precisione

I 4 laminatoi reversibili per nastri alti e stretti sono dotati di servoazionamento completo e sistema di controllo PLC, raggiungendo una precisione dello spessore fino a ±0,015 mm.

Design compatto del supporto del mulino

Disposizione a stand singolo con ingombro ridotto, ideale per la produzione di lotti piccoli e medi con molteplici specifiche di prodotto.

Opzioni

Sistema di riscaldamento elettromagnetico dei rulli (150–250°C)

Consente il passaggio dalla modalità di laminazione a freddo a quella di laminazione a caldo.

Struttura di conversione da 4 alti a 2 alti

Riservato per future espansioni del processo e applicazioni di laminazione a caldo.

Domande frequenti

Q1: Qual è la larghezza massima della striscia?

GRM: La larghezza massima del nastro è 140 mm, progettata per applicazioni di laminazione di nastri stretti di precisione.

Q2: Il mulino può lavorare acciaio inossidabile e acciaio al silicio?

GRM: Sì. I nostri 4 laminatoi reversibili per nastri alti e stretti sono particolarmente adatti per materiali difficili da laminare come l'acciaio inossidabile e l'acciaio al silicio.

Q3: Il mulino può lavorare con linee di ricottura o decapaggio?

GRM: Sì. GRM è in grado di fornire soluzioni integrate che includono linee di ricottura, sistemi di decapaggio e attrezzature per la movimentazione dei coil.

GRM è specializzata in soluzioni di laminazione di precisione per nastri stretti, fornendo attrezzature con elevata precisione, affidabilità ed efficienza dei costi. Oltre ai laminatoi reversibili a gabbia singola, offriamo anche laminatoi compatti a più gabbie, linee di laminazione continue e sistemi di lavorazione dei metalli personalizzati.
Contattaci oggi per una soluzione di laminazione su misura per le tue esigenze di materiale e produzione.
